主要性能指標:
- 模數轉換單元
AD分辯率 : 16bit
模入通道： 32路單端模擬輸入
采樣頻率 : 單通道連續100KHz
模擬量輸入阻抗：大于100千歐
A/D綜合誤差：+1.5LSB。當量程是10V時，相當于0.45毫伏的誤差
輸入信號范圍：±10V(與程控放大器配合可以選擇±5V、±2.5V、±1.25V、±0.625V)
程控放大：可放大1/2/4/8/16倍
板上緩沖容量 : 512K字節(標配)或1M字節，可實現連續大數據量采集
觸發方式： 軟件啟動連續采集、外部脈沖沿觸發開始采集
- 數模轉換單元（選件）
DA輸出： 單通道模擬量電壓輸出，0~5V
- 開關量單元
開關量通道：16路可編程雙向開關量，TTL電平0~3.3V
開關量方向：2組8位數字口，通過軟件設置輸入或輸出
- 脈沖計數單元
脈沖輸入通道：1路脈沖輸入，可以是GPS秒脈沖，TTL電平0~3.3V
- 功能特點
控制接口：USB2.0，配備西安達泰電子USB20D模塊
軟件可設定采樣頻率
軟件可設定輸入信號范圍
軟件可設定模擬輸入通道數及采集順序
可連續大數據量采集，記錄數據長度僅受計算機的內存及硬盤限制
豐富的軟件支持，提供DLL庫函數，采集示例程序

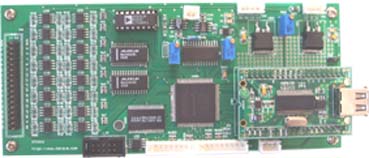

產品圖片:
外形尺寸
采集板尺寸：長172 mm×寬75 mm×高25 mm
殼體：選件，定制
應用場合
振動與噪聲信號采集與分析
實驗室信號采集與分析，教學演示
野外測控
過程控制
醫療設備
