中華工控網工控產品 → DTE0802型USB2.0高速多通道連續數據采集板
產品名稱: DTE0802型USB2.0高速多通道連續數據采集板
型 號: DTE0802
價 格:
品 牌:

收藏此產品     查看收藏

產品簡介:
  DTE0802 是西安達泰電子有限責任公司為電力系統開關特性測試儀專門開發的數據采集及測試信號控制主控單元。DTE0802 同時具有 USB2.0 總線高速數據采集功能,可經 USB 電纜接入各種臺式計算機 , 筆記本機 , 工控機連接,構成實驗室、產品質量檢驗中心、特別是野外測控、醫療設備等領域的數據采集、波形分析和處理系統,也可構成工業生產過程控制監控測量系統。而且它具有體積小,即插即用等特點,因此是便攜式系統用戶的最佳選擇。
   DTE0802 采集板的主要組成單元有: USB 20C 接口控制模塊、 12 位 20MHz 采樣率的 A/D 轉換器、 Cyclone FPGA 大規模邏輯控制單元、模擬通道選擇及量程選擇單元等組成。
  DTE0802 采集板可以實現連續 12MHz 采集。為用戶提供了 16 路模擬輸入通道,通道數可通過軟件設置,采樣頻率及模擬電壓輸入范圍也可以通過軟件編程設置。
  本系統采用先進的FPGA技術及USB2.0接口技術,能夠進行 12 MHz的高速連續數據采集,并對采集數據快速存儲、讀取;系統廣泛應用于RGB圖象處理、 高精度視頻、數字存貯示波器、醫學圖象處理、國防、航空航天、 能源、通訊等領域。
  DTE0802采集器具有16通道12位20MHz采樣率的A/D轉換器,系統可以實現連續12MHz采集。 為用戶提供了16路模擬輸入通道。采樣頻率可以通過軟件編程設置。 A/D轉換器輸入信號范圍可程序設置0~5V或±2.5V。

主要性能指標:

  • 采樣頻率:12MHz連續采集,可軟件設置;
  • A / D 分辨率:12Bit A/D;
  • 輸入信號范圍:交流± 1V 、交流± 2.5V ,直流 0~2V 、直流 0~5V 、直流 1.5~3.5V;
  • 模擬輸入通道:16路模擬輸入通道;
  • 開關量:16 路雙向開關量,兩路可編程脈沖輸出
  • 輸入阻抗:160K @6MHz;
  • 存儲深度:連續;
  • 觸發方式: 內部啟動;
  • 工作溫度: -20 ~ 40℃;
  • 通訊接口: USB2.0標準接口;
  • 板卡尺寸:100×90×15mm;可以定制機箱。

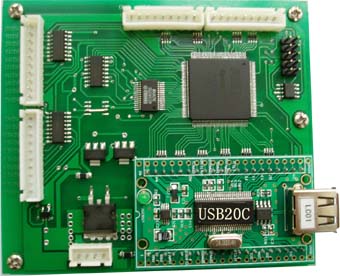

產品圖片:

獨特技術 :

  • DTE0802高速數據采集板采用了達泰公司的USB20C控制模塊及 Cyclone FPGA 技術,選用20 MHz高速AD器件,實現了12MHz連續不間斷數據采集。
  • 高速(采樣速率20MHz)模數(A/D)轉換技術;
  • Cyclone FPGA 現場硬件可編程邏輯技術;
  •  海量數據的緩存技術;
  • 計算機USB2.0接口的高速控制技術;
  • 高級語言(VB)的實時控制技術。

應用實例:
動態數據采集分析儀:圖像采集、振動分析、示波儀器、電力開關特性測試儀

應用單位:溫州測井、西安電力研究院、上海天行科技
