WB系列傳感器是我公司生產的溫濕度測量產品之一。通過4-20mA標準電流或是0-5VDC/0-10VDC標準電壓信號實現溫濕度的綜合檢測。本系列產品適用于工業、農業、醫療、科研和樓宇的室內溫度的測量
特點
●濕敏元件為法國Humirel公司的HS1101濕敏電容經過溫度補償和非線性補償。
●溫度進口溫敏元件Pt1000用于溫度測量。
●方便快捷的墻面安裝。
技術參數
測溫范圍：-20～+80℃；
測濕范圍：0～100%RH；
測溫精度：±0.3℃（25℃±3℃）；
測濕精度：±3%RH（30%～80%RH）；
輸出信號：4-20mA；
工作溫度：0～+50℃；
存儲溫度：-25～+85℃（無水凝結）；
應用環境：空氣或中性氣體；
供電電源電流輸出時15～30 VDC；
供電電源電壓輸出時9～30 VDC；
最大負載電阻： 500 歐姆（20～30 VDC供電時）； 250 歐姆（15～20 VDC供電時）。
長期工作穩定性：年變化量最大0.1％。

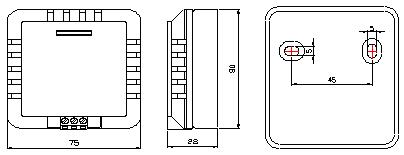

外形尺寸
接線方式
V+為電源正； V+為電源正；
T為溫度信號； T為溫度電流信號回線。
V-為電源負； H為濕度電流信號回線；
H為濕度信號
安裝
安裝螺釘孔位置如圖所示。
第一步，拔下接線端子插頭，打開上蓋，將底蓋通過螺釘固定于墻面。
第二步，扣上上蓋并推到底部直至聽到“咔嗒”一聲。
第三步，按照PCB板上的標示或接線圖的指示接線。
第四步，插上接線端子插頭并索緊兩側螺釘。
注意
接線工作必須由專業技術人員來完成。接線過程中必須切斷電源。
安裝方向必須與圖中方向一致，傳感器不可以倒置！否則會影響測量精度。 避免傳感器與極性溶劑接觸。 |
