北京平和 PH－31交流信號隔離分配器輸入阻抗：電壓型≥100KΩ 電流型：≤0.2Ω，輸出阻抗：電壓型≥10KΩ 電流型：≤550Ω

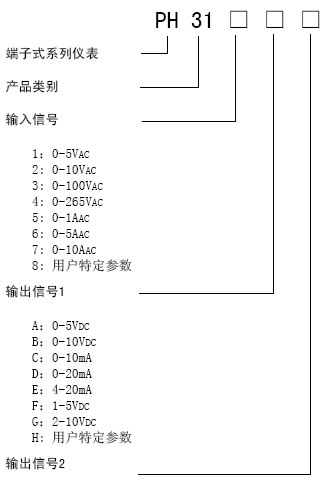

規格型號及代碼
A：0-5VDC
B：0-10VDC
C：0-10mA
D：0-20mA
E：4-20mA
F：1-5VDC
G：2-10VDC
H: 用戶特定參數
主要技術參數
輸入阻抗：電壓型≥100KΩ 電流型：≤0.2Ω
輸出阻抗：電壓型≥10KΩ 電流型：≤550Ω
精 度：±0.5%F.S
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出1、輸出2之間100M（500VDC）
絕緣強度：電源、輸入、輸出1、輸出2端口之間1500VAC/分鐘）
電 源：24VDC±10%
消耗功率：＜2W

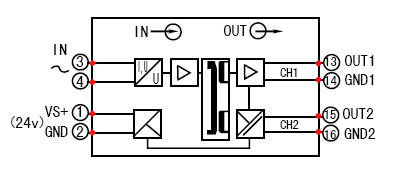

原理示意圖

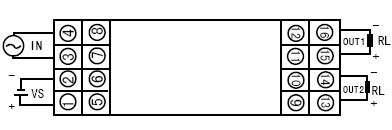

端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-265VDC
輸出1:4-20mA 輸出信號2:0-20mA
隔離分配器型號為PH314ED
