北京平和 PH－20直流信號隔離器輸入阻抗：電壓型≥100KΩ 電流型：100Ω，輸出阻抗：電壓型≥10KΩ 電流型：≤550Ω

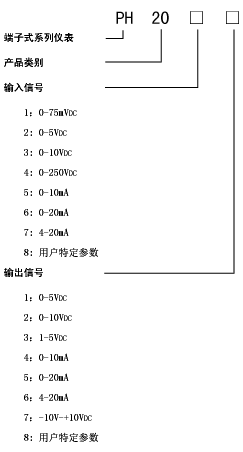

規格型號及代碼
1：0-5VDC
2：0-10VDC
3：1-5VDC
4：0-10mA
5：0-20mA
6：4-20mA
7：-10V-+10VDC
8: 用戶特定參數
主要技術參數
輸入阻抗：電壓型≥100KΩ 電流型：100Ω
輸出阻抗：電壓型≥10KΩ 電流型：≤550Ω
精 度：±0.2%F.S
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出之間大于等于100MΩ（500VDC）
絕緣強度：電源、輸入、輸出之間1500VAC/分鐘
電 源：24VDC±10%
消耗功率：＜1W
原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入4-20mADC 輸出0-10VDC
隔離器其型號PH2072
