PH－12無源交流信號隔離器（C類）

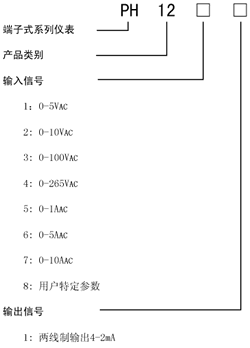

規(guī)格型號及代碼
主要技術參數
輸入阻抗：電壓型:≥100KΩ 電流型：≤2Ω
輸出負載電阻：0-500Ω
精 度：±0.2%F.S
溫度系數：＜50PPM/℃
環(huán)境溫度：－10℃－＋60℃
絕緣電阻：輸入、輸出之間100MΩ（500VDC）
絕緣強度：輸入、輸出之間1500VAC/分鐘
兩線制電源：24VDC (接口內部電源）
原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-1AAC 輸出4-20mA
無源信號隔離器型號PH1251
