北京平和 PH-15無源熱電偶信號隔離器（C類）具有輸入阻抗：≥100MΩ，輸出負載電阻：0-500Ω等特點。

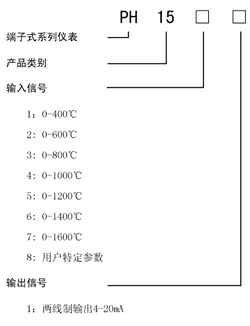

規格型號及代碼
主要技術參數
輸入阻抗：≥100MΩ
輸出負載電阻：0-500Ω
精 度：±0.5%F.S
溫度系數：<50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：輸入、輸出之間100MΩ（500VDC）
絕緣強度：輸入、輸出之間1500VAC/分鐘
兩線制電源：24VDC (接口內部電源）

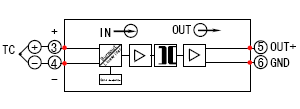

原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-800℃ 輸出4-20mA
無源信號隔離器型號PH1531
