U-7485 USB 轉 7 個 RS485/422 接口轉換器使用說明書
U-7485 用于實現 USB 到 7 個 RS485/422 接口的轉換，將計算機的一個 USB 口擴展成 7 個 RS485 或 RS422 接口，該產品的工作電源由 USB 端口供給，無需外接電源，本產品采用特有的無延時自動收發轉換技術和波特率自適應技術，即插即用適合所有軟件，并且具有收發使能控制，在不發送數據的待機狀態時輸出為高阻態，支持多點通信，有別于市售的其它同類廉價產品。本產品內置防靜電抗雷擊電路，獨具數據收、發指示燈。
主要技術參數：
• 適用于 PC 機上的 USB 串口，操作系統： Win98/2K/XP 、 MAC OS-9/X 、 Linux 2.40 and
greate
• USB 端口供電，無需外接電源，工作電流 <350mA
• 輸出為接線端子式的二線半雙工 RS485 接口和四線全雙工 RS422 接口
• 通信線選截面積為 0.5mm 2 以上的屏蔽雙絞線
• 最大通信距離為 3000 米 （ 4800bps 時）、 2000 米 （ 9600bps 時）、 1000 米 （
115.2Kbps ）
• 最多組網站點數為 32 個
• 通信速率為 300bps ～ 1Mbps ，標準波特率自適應
• 支持 UART 數據格式：數據位： 5 、 6 、 7 、 8 ，停止位： 1 、 1.5 、 2 ，校驗位：奇、
偶、標志、空格、無校驗
• 具有有瞬變電壓抑制功能， RS485/422 端口能承受功率高達 600W 的瞬態過壓和雷擊以及±
15kV 靜電放電沖擊
• 工作溫度 :-20 ～ 70 ℃
• 外形尺寸（長×寬×高）： 275 × 120 × 40
產品外形及端子信號定義：

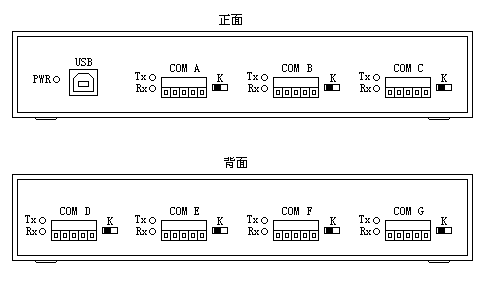

U-7485 為盒式外形，其底部設有壁掛安裝孔， RS485/422 端口為接線端子，每一個 RS485/422 接口均設有數據收、發指示燈和 RS485 、 RS422 切換開關，如下圖所示：
圖中各部件的名稱：
PWR ：電源指示燈， USB ： USB-B 型插座， Tx ：數據發送指示燈， Rx ：數據接收指示燈， K ： RS485 、 RS422 切換開關， COM A ～ G ： RS485/422 接口接線端子。
COM A ～ G RS485/422 接線端子信號定義
開關 K 的位置決定使用二線的 RS485 接口還是四線的 RS422 接口
U-7485 驅動程序安裝方法：
U-7485 接口轉換器的驅動程序安裝非常方便，用隨產品所配的 USB 電纜將 U-7485 的 USB 口與電腦的 USB 口連接后，系統會提示發現新的硬件，按照對話框提示將隨產品提供的光盤放入光驅，依提示按下一步執行安裝，安裝完成后，在 Windows 的“開始菜單 \ 設置 \ 控制面板 \ 系統 \ 硬件 \ 設備管理器”的端口項目下會出現 7 個新增加的 COM 口及對應的驅動屬性，這 7 個新增加的 COM 口便是 USB 擴展出來的串口，在通信軟件中選定這些口即可，就象使用傳統的 COM 口一樣。
詳細的安裝方法請看隨光盤上的《 USB 轉串口驅動程序安裝說明》。
產品的應用：
U-7485 的使用與普通 RS485/422 接口的使用完全相同，當開關 K 撥到“ 485 ” 位置時，使用二線半雙工的 RS485 接口 D+ 和 D- ；當開關 K 撥到“ 422 ” 位置時，使用四線全雙工的 RS422 接口 RXD+ 、 RXD- 、 TXD+ 、 TXD- 。其通信距離可達 3000 米 （ 4800bps 時）、 2000 米 （ 9600bps 時）、 1000 米 （ 115.2Kbps ）。
當通信線路長度超過 50 米 時，需在 RXD+/D+ 和 RXD-/D- 端子間并接 120 歐終端電阻，在總線的末端也應并接 120 歐終端電阻。
幾點說明：
• 關于通信線，應選用截面積為 0.5mm 2 以上，特性阻抗為 120 歐姆的屏蔽雙絞線。
• 為防止 RS485/422 接口的共模電壓超出允許范圍而影響通信的可靠性甚至損壞接口，可用一條
截面積為 1mm 2 的低阻值導線將各個 RS485 接口的信號地“ SG ”連接起來以消除網絡上各
節點的地電位差。
• 各個 RS485/422 接口到總線的電纜長度（支線）不要超過 15 米 ，否則會產生回波，影響系
統的正常通信。最佳的方案是將 RS485/422 接口直接并接在總線上。
• 關于終端電阻的設置，終端電阻的作用是為了消除信號在通信線路中的反射而引起的波形畸變，
當線路長度超過 50 米 時，需在 RS485/422 總線的始端和終端各接入 120 歐終端電阻，而
總線中其它 RS485 節點則不能接入終端電阻。
• 當 U-7485 與其它設備的 RS485/422 接口連接時，可能有些設備的 RS485/422 接口沒有設
計輸入失效保護措施，可在總線中最后一個設備的 RS485/422 接入 120 歐終端電阻時再接入
二個 1K 的上拉和下拉電阻，如圖所示：
圖中各部件的名稱：
PWR ：電源指示燈， USB ： USB-B 型插座， Tx ：數據發送指示燈， Rx ：數據接收指示燈， K ： RS485 、 RS422 切換開關， COM A ～ G ： RS485/422 接口接線端子。
COM A ～ G RS485/422 接線端子信號定義
開關 K 的位置決定使用二線的 RS485 接口還是四線的 RS422 接口
U-7485 驅動程序安裝方法：
U-7485 接口轉換器的驅動程序安裝非常方便，用隨產品所配的 USB 電纜將 U-7485 的 USB 口與電腦的 USB 口連接后，系統會提示發現新的硬件，按照對話框提示將隨產品提供的光盤放入光驅，依提示按下一步執行安裝，安裝完成后，在 Windows 的“開始菜單 \ 設置 \ 控制面板 \ 系統 \ 硬件 \ 設備管理器”的端口項目下會出現 7 個新增加的 COM 口及對應的驅動屬性，這 7 個新增加的 COM 口便是 USB 擴展出來的串口，在通信軟件中選定這些口即可，就象使用傳統的 COM 口一樣。
詳細的安裝方法請看隨光盤上的《 USB 轉串口驅動程序安裝說明》。
產品的應用：
U-7485 的使用與普通 RS485/422 接口的使用完全相同，當開關 K 撥到“ 485 ” 位置時，使用二線半雙工的 RS485 接口 D+ 和 D- ；當開關 K 撥到“ 422 ” 位置時，使用四線全雙工的 RS422 接口 RXD+ 、 RXD- 、 TXD+ 、 TXD- 。其通信距離可達 3000 米 （ 4800bps 時）、 2000 米 （ 9600bps 時）、 1000 米 （ 115.2Kbps ）。
當通信線路長度超過 50 米 時，需在 RXD+/D+ 和 RXD-/D- 端子間并接 120 歐終端電阻，在總線的末端也應并接 120 歐終端電阻。
幾點說明：
• 關于通信線，應選用截面積為 0.5mm 2 以上，特性阻抗為 120 歐姆的屏蔽雙絞線。
• 為防止 RS485/422 接口的共模電壓超出允許范圍而影響通信的可靠性甚至損壞接口，可用一條
截面積為 1mm 2 的低阻值導線將各個 RS485 接口的信號地“ SG ”連接起來以消除網絡上各
節點的地電位差。
• 各個 RS485/422 接口到總線的電纜長度（支線）不要超過 15 米 ，否則會產生回波，影響系
統的正常通信。最佳的方案是將 RS485/422 接口直接并接在總線上。
• 關于終端電阻的設置，終端電阻的作用是為了消除信號在通信線路中的反射而引起的波形畸變，
當線路長度超過 50 米 時，需在 RS485/422 總線的始端和終端各接入 120 歐終端電阻，而
總線中其它 RS485 節點則不能接入終端電阻。
• 當 U-7485 與其它設備的 RS485/422 接口連接時，可能有些設備的 RS485/422 接口沒有設
計輸入失效保護措施，可在總線中最后一個設備的 RS485/422 接入 120 歐終端電阻時再接入
二個 1K 的上拉和下拉電阻，如圖所示：
圖中的 120 Ω電阻為終端電阻，是為防止信號在線路中引起反射而設置的， 1K 電阻分別是電平上拉和下拉電阻，作用是保證線路在空隙時為邏輯“ 1 ” ，使數據位處于停止位防止接收到誤碼。
• 附件：隨產品配驅動程序光盤一張和 USB A-B 連接電纜一條。
• 如需光電隔離的 USB 轉 RS485 請選用型號： U -485G ，如需微型的 USB 轉單個
RS485 請選用型號： U-485 。
