CAN-TTLG 單片機光隔離超遠程驅動器
單片機系統已廣泛用于各個行業，其通訊口（TTL電平，TXD、RXD、GND）要實現遠距離通訊一般采用RS485或RS422接口，通訊距離只能達1.2公里，如需組網還需提供收發使能控制信號（DE）。由德陽四星電子技術開發中心研制的CAN-TTLG光隔離超遠程驅動器，徹底解決了以上問題，采用不改變UART通訊協議的CAN（Controller Aera Network）總線技術，使單片機的通訊距離可達到10km，解決了野外使用中繼器需加電源的麻煩，并具有高速和無需收發使能控制信號便于單片機組網的特點，加上特有抑制信號自收技術，無需改變?cè)瓉淼能浖�，確保適合所有的RS232/RS485軟件。
主要技術參數：
1、光隔離電壓：500V直流，3500V脈沖
2、電源：外接5V，1W直流電源
3、通訊距離：10km（4800bps)、5km（9600bps）、2km（38400bps）、600m（115200bps）
4、通訊速率：最高230kbps，速率自適應無需設置
5、通訊協議：采用半雙工CAN總線但不改變?cè)械腢ART通訊協議（軟件）
6、組網節點數：可組成具有110個節點的多機通訊網絡
7、傳輸線 ：0.75mm2 以上雙絞線，當線路長度超過1公里時，雙絞線截面積應選1.5mm2
8、接口保護： CAN 端口： 防雷擊浪涌保護器，可重復性浪涌容量： Ipp= 100A （ 10/700us
，4KV ）， 符合標準： ITU-TK20/21 、 VDE 0433 。
TTL 端口：齊納管浪涌保護。
電源端口： 500W TVS 防雷擊保護，電源極性接反保護�！�
9 、外形尺寸：85×55×25
10 、安裝方式：35mm標準導軌安裝和螺栓孔安裝
11、重量：100克
12、工作溫度：-20～75℃
13、工作濕度：0～90%
工作原理 ：

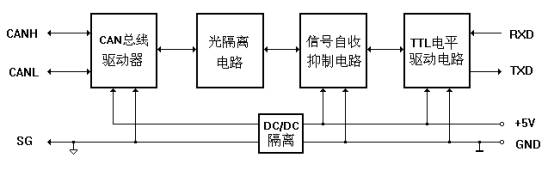

如圖所示，單片機的TXD（發送數據，TTL電平）和RXD（接收數據，TTL電平）信號經TTL電平驅動電路整形和驅動，由信號自收抑制電路確保設備不會收到自己發送的信號，經光電隔離后由CAN總線驅動器輸出CAN信號。本產品的工作電源可由設備上提供，也可單獨外接，產品內部使用了隔離電源模塊，信號和電源都采取了隔離，保證了系統的抗干擾性能和安全性。

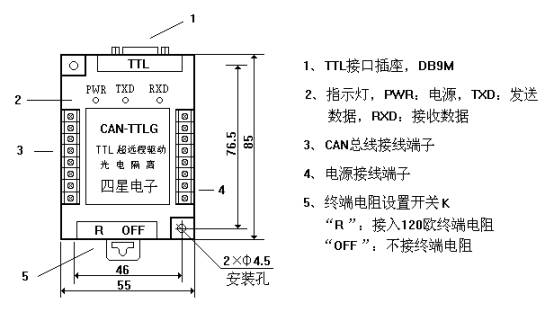

產品外形及端子信號定義：
