BH-485G是為解決通訊中的干擾和保護接口而設計RS485通訊口光隔離保護器，適用于任何標準的RS485通訊口，具有高速光電隔離、防靜電、抗雷擊和延長通訊距離、增加組網站點數量等功能。使用本產品將大大提高通訊系統特別是RS485網絡系統的抗干擾能力、可靠性和安全性能，徹底解決困擾廣大用戶的通訊口易損壞的問題。
工作原理：

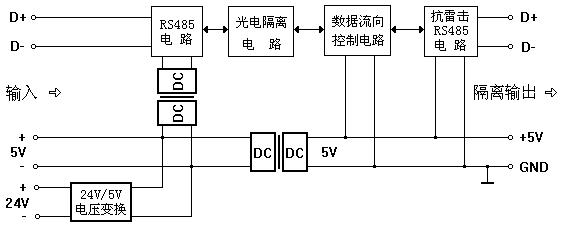

如圖所示：設備的RS485信號經RS485電路匹配后送入光電隔離電路進行光電隔離，隔離后的信號經數據流向自動控制電路處理后，由工業級抗雷擊RS485芯片輸出標準的RS485信號；反之，信號的輸入過程與輸出過程大致相同。本產品采用了二個微型DC/DC隔離電源，提供了24VDC和5VDC二個外接電源輸入通道，用戶可根據實際情況選擇輸入電壓，外接電源可取自設備上或單獨外接。
主要技術參數：
1. 電源：外接24VDC，1W或5VDC，1W任選
2. 最大通訊距離:3000米（4800bps時），2000米（9600bps時）
3. 最大通訊速率:1.5Mbps,自適應
4. 總線上可掛64個RS485收發器(64個以上需申明，最多可帶512個)
5. 具有瞬變電壓抑制功能,能承受功率高達600W的瞬態過壓，能防雷電和抗靜電放電沖擊
6. 限斜率驅動器,使電磁干擾減到最小,并能減少傳輸線終端不匹配引起的反射
7. 接收器輸入端開路故障保護
8. 具有熱關斷功能
9. 隔離電壓:1000v直流或3500v脈沖
10.工作溫度:-20～75℃
11.重量:100克
12.外形尺寸：85×55×25
13.安裝方式：35mm標準導軌安裝和螺栓孔安裝

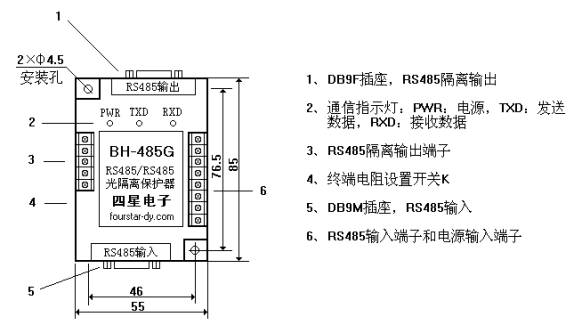

產品外形及端子信號定義：
本產品的輸入端和輸出端采用了接線端子和DB9插座兩種方式，這二種方式的相同信號是并接在一起的，DB9插座的針腳信號定義與西門子S7-200系列PLC的RS485通信口相同，用戶可根據實際情況任意使用，對于有些帶有電源RS485插口（如PLC的通信口），使用DB9插座連接將顯得更方便簡潔。
