本系列步進電機體積小,適用于小力矩、小體積要求的場合。

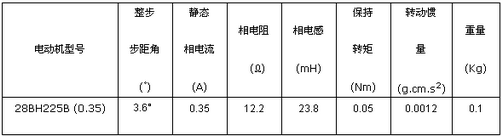

→電動機的基本技術數據

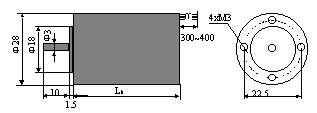

→外形尺寸(單位:mm)


型號
LK(mm)
28BH225B 42

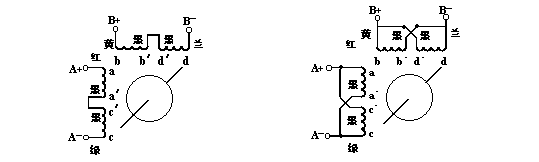

→出線方式及聯接
a) 串聯接法
b) 并聯接法
→保持轉矩特性

→牽出特性
以下列出由28系列電動機與MC系列驅動器所組成的典型驅動單元牽出特性曲線。
28-225B(0.35)-0301 ( 電動機:28BH225B(0.35) 驅動器:MC-20301 )
