LY—2TVR1智能調節儀（直接閥位控制），采用當今最先進的ATMEL單片微機作主機，減少了外圍部件，提高了可靠性。用PID控制，使控制過程具有響應快、超調小，穩態精度高的優點。硬件Watchdog電路，軟件采用冗余與陷阱的抗干擾技術，儀表具有很高的可靠性，可工作于惡 劣的環境。采用雙四位LED數碼顯示溫度和閥位，閥位信號既可以是電阻信號，也可以是標準電壓、標準電流信號。
智能調節儀(直接閥位控制)主要用于窯爐的溫度控制，它可以省去伺服放大器直接驅動執行機構，廣泛用于化工、陶瓷、輕工、冶金、石化、熱處理等行業的溫度控制。
具有硬手操、手動/自動無擾動切換功能；可任意設定最小閥位與最大閥位，并限制閥門的位置，可適配各種輸入信號。
具有閥位死區，控制死區，點動功能，并且死區范圍可任意設定。
工 作 原 理 LY—2TVR1智能調節儀將采集到的溫度和標準信號經放大后送入A/D轉換器，單片機采集數據后運算處理，送顯示并和設定值比較，采用不完全微分的PID離散控制算法，控制兩個繼電器獨立輸出，即當被控物理量測量值大于設定值時反轉繼電器吸合執行關閥功能，當被控物理量測量值小于設定值時正轉繼電器吸合執行開閥功能，此為正向作用，如果取反向作用則與之相反。通過正、反轉繼電器控制閥的開閉來實現過程控制。同時亦有手動開關閥的功能。

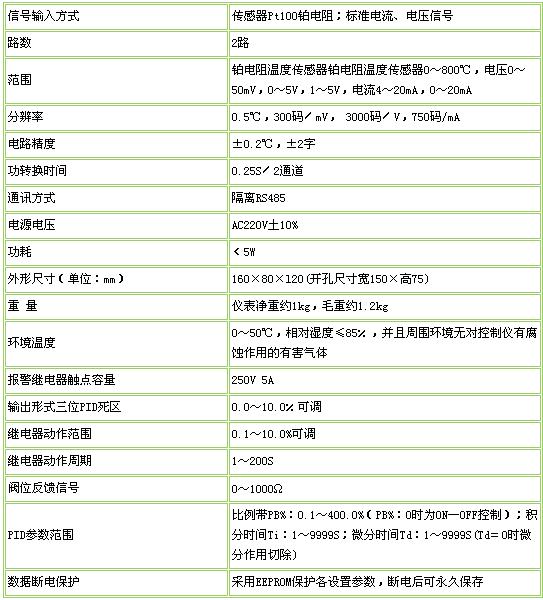

主 要 性 能 指 標
