自適應支持半雙工與全雙工工作模式
內建Link Lose Forwarding技術
冗余電源輸入
堅固型鋁合金外殼
支持導軌與壁掛式安裝
自適應MDI/MDI-X功能
概述 JetCon 2301是Korenix的工業級光電信號轉換器，它提供10/100 Base-TX和100 Base-FX之間光電轉換服務。JetCon 2301的RJ 45的網絡接口能自適應支持最高傳輸速率等級。SC連接器口的光纖端口支持1310nm波長光纖。多模模式支持到2km距離，單模模式支持到30km距離。JetCon 2301的Link Lose Forwarding與繼電器報警輸出功能能快速反應線路的斷線及電源失效信息予線路管理主機。JetCon 2301的堅固鋁合金外殼符合IP31的防護標準設計。JetCon 2301的冗余電源輸入具有正負極性反接保護功能。
規格
技術
標準
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX /100BASE-FX
IEEE 802.3x Flow Control and Back-pressure
通信協議
存儲和轉發交換機架構
Link Lose Forwarding技術:
TX-Fiber：如果TX信號中斷，JetCon2301將強迫中斷光纖信號
Fiber-TX：如果光纖信號中斷，JetCon2301將強迫中斷TX端口信號
界面
端口數
1 x 10/100 Base-TX, 1 x 100 Base-Fx
界面
光纖端口：SC界面，支持多模與單模
RJ-45埠: CAT-3/5(10/100Mbps)，雙絞線
端口支持自適應MDI/MDIX模式
光纖的參數
光纖芯：多模(62.5/125um, 50/125um)
單模(8/125um,10/125um)
波長：1310nm
距離：多模2km，單模30km
DIP開關
DIP開關4：
關：TX接口，自適應速度
開：TX接口，支持100Base-TX全雙工模式
DIP開關3：
關：光纖接口支持100Base-FX全雙工模式
開：光纖接口支持100Bsae-FX半雙工模式
DIP開關2：
關：關閉Link Lose Forwarding功能
開：?jiǎn)?dòng)Link Lose Forwarding功能
DIP開關1：
關：關閉繼電器報警功能
開：?jiǎn)?dòng)繼電器報警功能
LED指示燈
電源(綠色)，電源1(綠色)，電源2(綠色)，電源錯誤(橙色)
光纖端口：連接/工作中(綠色)，半雙工/全雙工(綠色)
RJ45端口：10M/100M(綠色)，連接(綠色)，全雙工(橙色)
Reverse Polarity Protection:Present
Overload Current Protectuon:Present
報警輸出
當網絡斷線或電源故障時，繼電器報警輸出
電源需求
電源供應
24VDC (12至48VDC), 雙直流電源輸入，具備電源正負極性反接保護
耗電量
4.6 Watts
機械規格
安裝方式
導軌，壁掛或平放三種安裝方式
產品外殼
IP-30工業防護標準，鋁制外殼

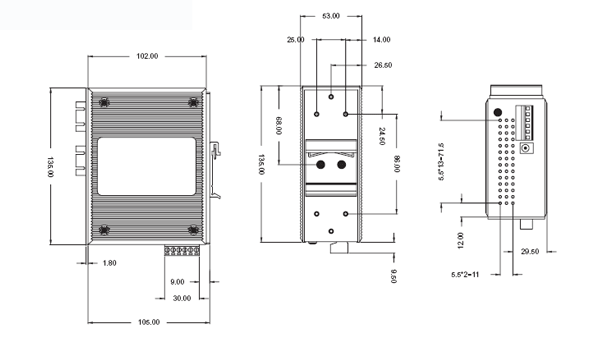

尺寸
54 mm (寬) x 135 mm (高) x 105mm (深)
工作環境
工作溫度
-10 至 70℃ (-14 至 158°F)
工作濕度
5% 至 95% (無凝露)
存儲溫度
-40 至 85℃ (-40 至 185°F)
通過認證
EMI
FCC Class A, EN 55022 Class A
EMC
EN61000-4-2, EN61000-4-3, EN61000-4-4
EN6100-4-5, EN6100-4-6, EN6100-4-8, EN6100-4-11
安全試驗
UL, cUL, EN60950
耐沖擊試驗
IEC 60068-2-27
落下試驗
IEC 60068-2-32
耐震試驗
IEC 60068-2-6
平均壽命
225,855小時，基于MIL-HDBK-217F標準
*(MIL-HDBK-217F是用美國國防部所發展出來的軍用規格電子可靠度標準，透過該標準可計算出產品的可靠度及預估產品壽命。)
質量保證
全球5年保證
訂購訊息
JetCon 2301-m工業級多模光電信號轉換器
包括:
RS-232 to RS-422/485雙向轉換器本體
快速安裝手冊
文件及軟件安裝光盤
壁掛鐵片與6顆螺絲
etCon 2301-S工業級單模光電信號轉換器
包括:
光電轉換器產品本體
快速安裝手冊
文件及軟件安裝光盤
壁掛鐵片與6顆螺絲
