冗余以太網Super Ring協議，網絡回復時間<300ms
支持即插即用安裝和firmware升級
繼電器報警輸出
支持Full/Half-Duplex，端口自適應MDI/MDI-X
支持冗余雙直流電源輸入
鋁制外殼，符合IP30防護標準
導軌、壁掛、桌面三種安裝方式
概述 JetNet 3505是一款專門針對工業應用環境設計的工業級5口即插即用非管理型冗余以太網導軌交換機。JetNet 3505 支持即插即用Super Ring 環狀冗余以太網技術. JetNet 3505 同時還提供冗余雙直流電源輸入。繼電器報警輸出功能提高實時系統監控的質量。JetNet 3505 采用符合IP30防護標準的堅固鋁制外殼設計，來適應工業現場嚴酷的工作環境。
Super Ring回復時間<300毫秒
確保系統持續性的運作在工業自動化應用里是非常重要的，有時候通信線路上的ㄧ個小錯誤就有可能導致整個系統異常，進而帶來可觀的時間與金錢上的損失，JetNet 3500產品系列是您最終的解決方案。JetNet 3500系列支持Super-Ring (環狀冗余網絡技術)。假如網絡上任何一段路徑出現問題，Super-Ring技術可自動將網絡上傳輸?shù)臄?shù)據導入另一段后備路徑。由于整個回復過程十分快速(<300毫秒)，因此能確保網絡上正在執行的服務不會因該回復動作而有所中斷。Super-Ring技術為你提供可靠的網絡環境，在其自我偵測及備援機制的保護下，確保整個工控系統不會因網絡問題而有所中斷。
繼電器報警輸出
JetNet 3500 內建繼電器觸點，你可以用繼電觸點建立一套基于您現場需要的報警系統. 繼電器報警輸出功能，在斷電、斷線時形成一個小型電源回路，并當線路恢復時，自動斷開環路。JetNet 3500 利用繼電器輸出來觸發報警系統，以告知維護工程師，迅速發現故障，并能在最短的時間里排除故障。

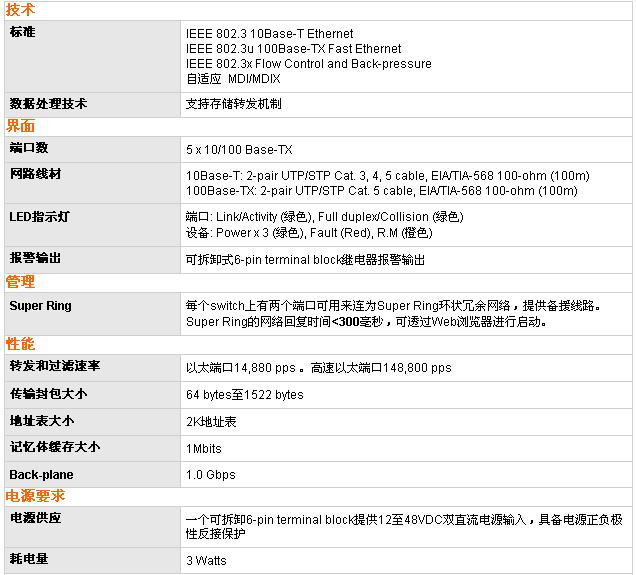

規格
機械尺寸
安裝方式
導軌、壁掛、桌面3種安裝模式
防護
IP-30工業防護標準，鋁制外殼
尺寸
53 mm (W) x 135 mm (H) x 105mm (D)
適用環境
工作溫度
-10 to 70℃ (14 to 158°F)
工作濕度
5% to 95% (無凝露)
存儲溫度
-40 to 85℃ (14 to 185°F)
安規認證
EMI電磁相容測試
符合: FCC Class A
符合EN61000-4-2, EN61000-4-3, EN61000-4-4
符合EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11
安全標準
符合UL, cUL, EN60950國際標準
耐沖擊試驗
符合IEC 60068-2-27國際標準
落下試驗
符合IEC 60068-2-32國際標準
耐震試驗
符合IEC 60068-2-6國標標準
平均壽命
319,175小時 * 使用MIL-HDBK-217F 規則計算
(MIL-HDBK-217F是用美國國防部所發展出來的軍用規格電子可靠度標準，透過該標準可計算出產品的可靠度以及預估產品壽命)
保證
全球5年聯保
訂購訊息
JetNet 3505:工業級5口非網管型冗余以太網導軌交換機
包括:
5口10/100 BaseTX 交換機
快速安裝指引手冊
用戶手冊光盤
壁掛配件以及6顆螺絲釘
