虹潤推出流量積算控制儀

NHR-5600系列流量積算控制儀

http://www.bfqmb.cn 2012-08-21 11:14 來源：福建順昌虹潤精密儀器有限公司

概述

  NHR-5600系列流量積算控制儀針對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制。
   雙屏LED數碼顯示，具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度/壓力補償測量值、流量（差壓、頻率）測量值等，及整十一位的流量累積測量值，0.2％級測量精度。
   具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈沖信號（渦街流量計），可自由選擇多種補償方式（溫度補償、壓力補償、溫壓補償?shù)龋?BR>    采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能
   簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算
   特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置33V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年
   可對測量介質進行定量/批量控制(帶啟動、停止、清零功能)
   可帶兩路模擬量變送輸出。
   支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
   儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。
   帶DC24V饋電輸出，為現場變送器配電。
   輸入、輸出、電源、通訊相互之間采用光電隔離技術。
   參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。

　
儀表面板
160*80mm（A型） 80*160mm（B型） 96*96mm（C型） 96*48mm（D型）

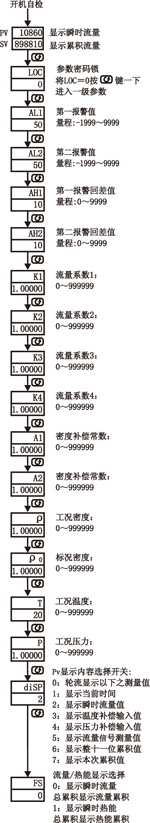

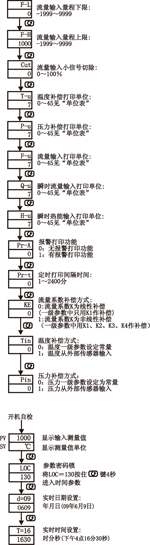

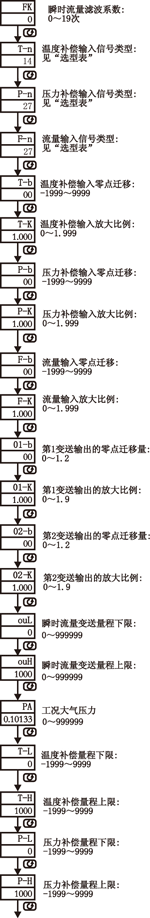

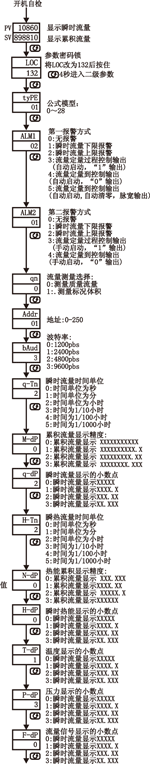

參數功能
   注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

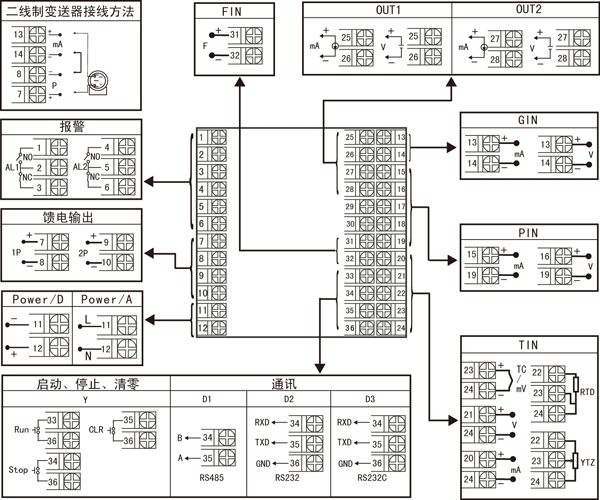

儀表接線圖
   規格尺寸為A、B、C型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。
圖一
儀表選型
NHR-5600□-□/□/□-□/□/□/□/□( )-□-( )
       ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨    ⑩  ⑾
①規格尺寸 ②第一路流量信號輸入分度號
③第二路壓力補償輸入分度號
④第三路溫度補償輸入分度號
代碼 寬*高*深 代碼 分度號（測量范圍）
A
B
C
D		 160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）		 X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56		 無輸入信號
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
脈沖輸入(0～10KHz)
全切換
特殊規格
⑤變送輸出1（OUT1）
代碼 輸出類型（負載電阻RL）
X
0
1
2
3
4
5
8		 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
⑥變送輸出2（OUT2）
代碼 輸出類型（負載電阻RL）
X
0
1
2
3
4
5
8		 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
⑦報警輸出（繼電器接點輸出）
代碼 報警限數
X
1
2		 無輸出
1限報警
2限報警
⑧通訊輸出/外部事件輸入
代碼 通訊接口/數字量輸入接口
X
D1
D2
D3
Y		 無輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
啟動、停止、清零
⑨饋電輸出 ⑩供電電源
代碼 饋電輸出（輸出電壓） 代碼 電壓范圍
X
1P
2P		 無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”
表示第一路12V，第二路24V饋電輸出。		 A
D		 AC/DC 100-240V(50/60Hz)
DC 20-29V
⑾備注
　
備注：

   1、選型中③、④項輸入分度號選擇“X”無輸入分度號時，表示無補償流量積算控制儀。
   2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
   3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
      例1：NHR-5600A-27/X/X-0/X/2/X/X-A(無補償)
      例2：NHR-5600A-27/27/14-0/X/2/D1/X-A(溫壓補償)
   4、壓力補償通道輸入類型只選擇電壓或者電流信號；流量通道輸入類型只選擇電壓、電流或者脈沖輸入，其中脈沖輸入只針對流量通道選擇。
   5、如渦街流量計需使用配電功能，可將第二路變送輸出作為配電功能，此時第二路變送輸出無效。
   6、脈沖信號輸入時,儀表不能選擇第二路變送輸出。
