一年前，臺達人機界面橫空出世。憑借臺達電子強大的技術實力，中達電通優秀的市場推廣和完善的支持服務，臺達人機界面產品一上市便身手不凡，對市場產生了較大的沖擊。挾此余威臺達乘勝出擊，即將推出市場的AE系列人機不僅提供了65535色高分辨率顯示（8吋/10.4吋），其包含的直接驅動打印機功能，更是值得期待。產品在硬件方面也有了很大的改進和完善，產品序列更加完整。為了讓用戶更早的體驗這款人機在打印方面的優異功能，中達電通率先就其打印的實現方法和打印方式進行簡要介紹，讓您與它第一次親密接觸！
一、實現方法
1、 通過HMI打印擴展卡。
打印擴展卡的型號為：DOP-EXPM110，可以用于AE整個系列人機界面擴展打印功能，其中5.7吋人機界面更是必須的。
2、通過USB HOST 打印。
只有DOP-AE80THTD和DOP-AE10THTD人機支持。通過比DOP-A系列人機和DOP-AE57系列人機多出的USB 端口，直接連接到打印機。
二、打印方式
1、 硬拷貝（hard copy）。

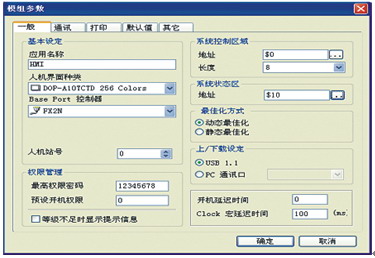

通過系統控制區驅動。設定方法：設定系統控制區長度為8。具體步驟如下：
(1).系統控制區設置
第8個WORD為控制標志緩存器（CFR2）。其中Bit 8為打印驅動標志位，Bit 9為打印換頁標志位。當Bit 8=ON時，打印當前人機顯示畫面；當Bit 9=ON 時，打印換頁。
(2).畫面編輯

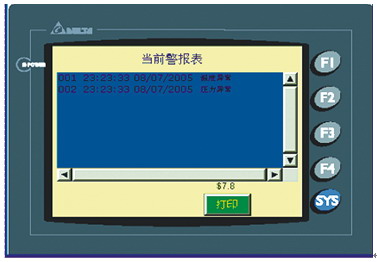

可以直接打印當前警報/歷史警報表，歷史數據表/歷史曲線等當前畫面上顯示的所有資料。
1、 排版打�。╬rint typesetting）。

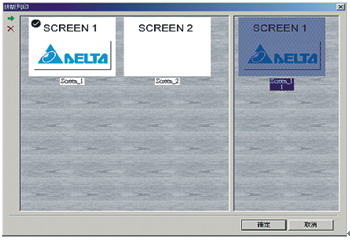

輸出報表組件---選擇輸出至打印機，點選項內的打印排版管理選項。如下圖所示：
將預排版打印畫面拖拉至右邊框中，如需要移除直接點擊右框中需刪除頁號按DEL鍵，即可刪除�？蛇x擇多頁打印，但排版好的打印畫面無法顯示于人機界面，因此須注意，若畫面已被選擇為排版打印畫面時，換畫面按鈕無法選擇此畫面（編譯出錯）。
此外，該款人機可以直接驅動的打印機型號有：EPSON ：EPSON STYLUS C65/EPSON STYLUS PHOTO；HP：HP DESKJET 400。當然，臺達DOP-A系列人機界面同樣可以實現各種數據的打印，需要將人機界面數據通過輸出報表組件輸出到SMC卡中，通過人機軟件自帶的DATA ACCESS工具打開、整理、打印。
|
